基于STM32的手机蓝牙温度视频监控小车设计(1)




点击:串口电机驱动模块购买链接

曾经做过的小车


         设计说明


本设计采用手机的蓝牙作为遥控器控制小车的行驶,同时将小车所在环境的温度和周围环境通过2.4g无线传输到电脑终端,实时监控。

本设计是基于stm32微控制器实现的蓝牙控制视频采集小车。

本设计用到的有蓝牙模块,l298n模块,无线音视频采集模块,摄像头模块,

无线音视频接收模块。DS18b20温度采集模块。stm32程序裸奔没有嵌入ucosii实现的。

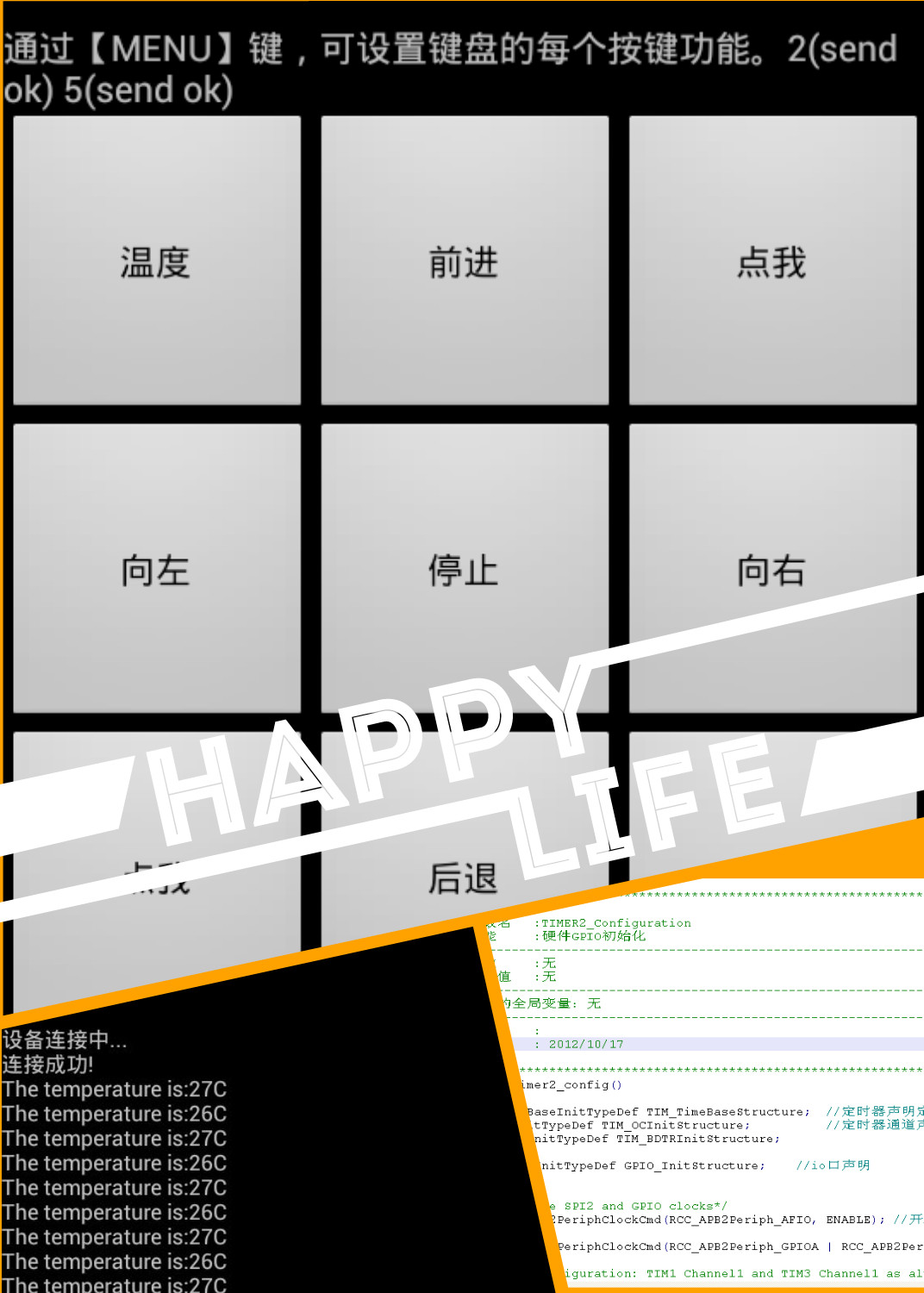

设计功能 只要通过手机上的APP发送一定的字码,就可控制小车的前后左右停止,温度上报,摄像开关空控制。

再通过电脑终端显示小车所在位置的前端环境,通过控制转动来查看四周环境,视频距离10m内,蓝牙距离40米。空旷处。

  采集环境温度等参数控制器采用arm芯片stm32rbt6.用来实现简单的数据处理,包括温度的采集,控制小车的前后左右行驶,对摄像头的开关控制,方向灯的控制。温度传感器是采用达拉斯的温度传感器DS18B20,它的数据总线只有一条,大大节约了io口资源。电机采用双轮驱动,驱动芯片采用L298N,该芯片内部是典型的H桥结构,电压可达到8-40v最适合驱动直流电机了。该芯片只需要控制器输入一个pwm波形即可驱动电机,为保护控制器,我们在芯片和主控制器之间加了一级光耦隔离tlp521芯片。

手机作为遥控器控制小车是通过蓝牙传输模块HC-05实现的,该模块兼容蓝牙2.0,波特率可调,传输距离可达到30米。

无线视频传输模块是TX6279来和接收模块RX6788实现的,该芯片具有编解码加无线发送接受的功能,适合短距离的视频监控传输。

整体框图如下


设计特色

*蓝牙手机APP控制,无线距离可达40

*无线视频传输10

*电压输入12V,3节手机电池就可以实现。

*四方向三轮智能小车

          模块介绍

1无线音视频传输模块

该模块使用专用的音视频传输模块RX6788和TX6279实现,该模块不需要编程,av线视频输出,只需要连接好摄像头,供上电就可以了。

发送模块

工作频率:2.4g

2组频率8个通道可选,轻松避开干扰。

调制方式:FM宽频调频

功率:100mw

电压:5v

电流消耗:80ma左右

外形尺寸:17.5mm*17.5mm*2.5mm

通信距离:100-200M

输入格式:av信号





接线方式
T1DL1FFT4aXXXXXXXX_!!0-item_pic.jpg_310x310.jpgT1jyQDXdlXXXXXXXXX_!!0-item_pic.jpg_400x400.jpg

按照颜色的不同黄色是视频线,白色是音频线不用,红色是电源线的正极接在一节手机电池的正极,黑是负极,捆在一起后接在负极。当然正极可以接上一个三极管用来控制电的开与合。

接收模块

工作频率:2.4g

电流耗:150ma

大小:45mm 47 mm

输出格式:av信号


接线方式

由于模块是av信号输出所以不能直接在电脑上显示,可以买一个usb视频采集卡,也不贵,30块钱。这里我们选择easycap的1路输出就行。




我们需要做的是把黄色的视频头剪掉和无线接收模块的第2个脚video连接,共负极连接,按照说明打开软件设置,光盘里提供上位机软件,安装设置号即可以使用。如果不用usb视频采集卡,也可用av接口的4寸或者7寸的彩屏。

蓝牙模块

上边说过我们使用hc-05蓝牙模块,可以用AT指令设置波特率,名称。淘宝上卖的一堆,可以向商家索要资料。


驱动模块

我们使用L298N模块驱动电机的左右行驶。

软件部分



本说明仅适合于基于蓝牙小车的温度视频监控设计。

     任务开始后,开始系列的初始化,包括时钟初始化,中断初始化,timer2定时器初始化,中断嵌套配置初始化,io口配置初始化。

    定时器用的是stm32本身携带的寄存器实现的pwm波,通用定时器一般有4个通道,我们只使用了其中的一个通道。

    使用stm32 的串口2和蓝牙模块进行通信,波特率为9600.手机蓝牙发送的数据被stm32中断接收,然后对数据进行简单的分析和处理。

主程序中一直扫描是否有命令请求,并一直获取温度,有命令时对命令处理执行相应的动作。

整个流程框图如下

效果图如下
